FPGA在OLED上显示DHT11数据

发表于 2023/5/6 16:24:29 阅读（796）

一. 简介

这是FPGA之旅设计的第十三例啦，本例是一个综合性的例程，基于OLED屏幕显示，和DHT11温湿度采集，将DHT11采集到的温湿度显示到OLED屏幕上。

在开始本例之前，先补充一下，在上例中，代码中有个位置有错误，就是DHT11是先发送湿度然后发送温度，代码中给弄反了，已修改。

显示效果如下

二. 字体的显示

字体的制作，以及如何将生成的字符数据添加到FPGA中，在上一例已经说明了，以及如何显示16*8的大小的字符，也就是不需要换行字符。本例中着重介绍如何显示16*16大小的字符，即在写入字符的过程中，需要有换行的操作，即切换page。本例的汉字大小为16*16,英文和数字为8*16大小的，即两种字体大小，这也是在显示过程中需要注意的点。

字符数据输出

这部分，还是和上例中一样，不同的是额外添加了一个font_row参数，因为本例中使用的字符都是需要换行的，所以需要添加这个参数。

如何使用这个参数进行换行呢？

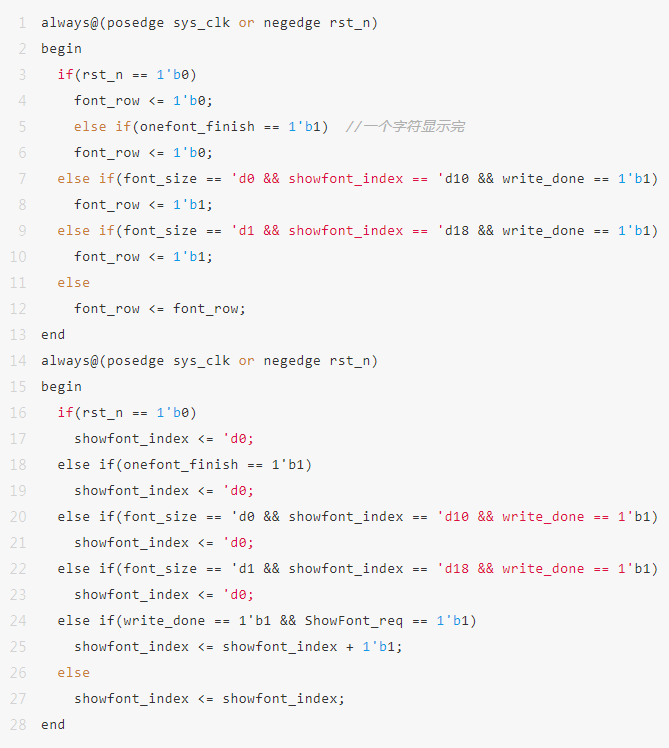

我们知道8*16大小的字符，一共用16个数据，每行占八个数据。所以这里需要先发送八个数据后，然后进行换行,将font_row参数加一，以及将showfont_index置0即可。在取字符的时候，需要注意，我们是根据showfont_index的值来取的，而换行后，这个参数置0了，这个时候，需要将font_row也用上，也就是还要加上8*font_row，这样就可以接着上次的位置继续取字符数据了。

当font_size字符大小为0，即8*16时，showfont_index为10的时候，就需要进行换行了，3个设置显示地址数据加 8个正好是10(11)。

取数据

多个字符显示

这里只需要看这两行代码。每次一个字符显示完成后，font_index就加一，当显示完14个字符的时候，将ShowFont_finish拉高即可。比较容易。

三. 整体介绍

本例中，OLED显示一共分为如下5个状态。在初始化完成后，屏幕显示的是杂乱无章的数据，所以在初始化完成后，要进行一次刷新，将OLED中的数据全部写0。然后进行显示固定不变的支符，例如像温度湿度这样的字符。然后进入空闲态，直到DHT11采集到数据后，就进入到数据显示状态，数据显示完成后，又回到空闲态。这是整个的一个流程。
