PADS Router自动布线功能介绍

0
阅读(749)


从左到右依次为布线、扇出、优化、调整、居中。

布线:布线指令会将所选取的对象进行交互式自动布线设计

扇出:自动针对所选取的SMT元件、单个管脚或网络做扇出布线,并按照设定的规 则进行分析布线

优化:针对所选取的兑现进行优化和调整,如将目前的布线状态进行优化、消除不必

要的Stub(分支)线段、优化Via的使用量和缩短布线长度

调整:可以自动改进布线长度至所需的设定长度,即自动绕等长

居中:按照设定的设计规则自动校正线段在焊盘间的相对距离

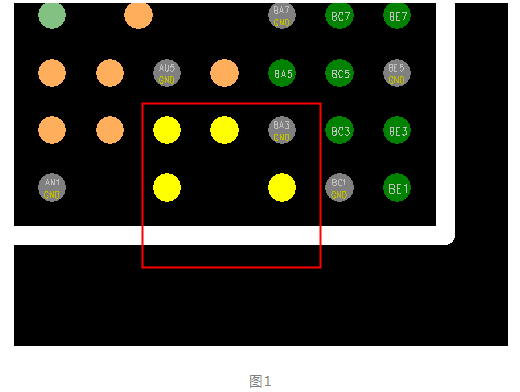

1. 布线:选中要自动布线的网络,如图1。单击右键点击【布线】选项,完成的结果如图2。

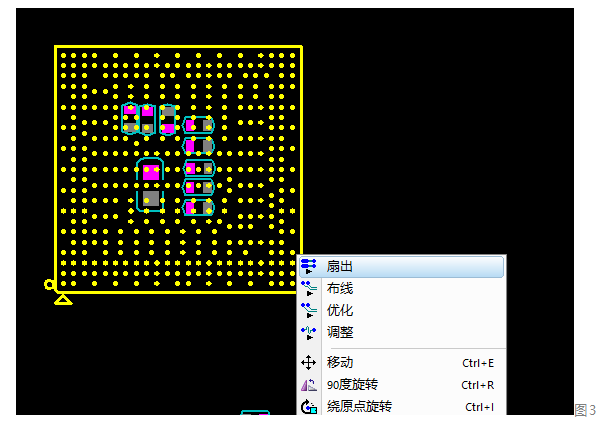

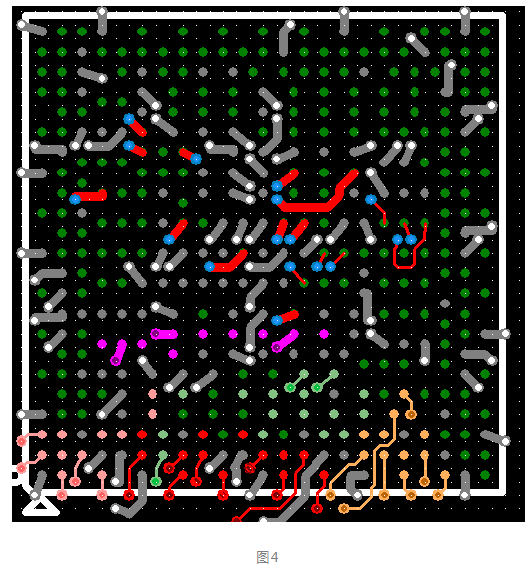

2. 扇出:对BGA封装进行扇出,在规则设置好之后选中器件单击右键【扇出】,如图3及图4

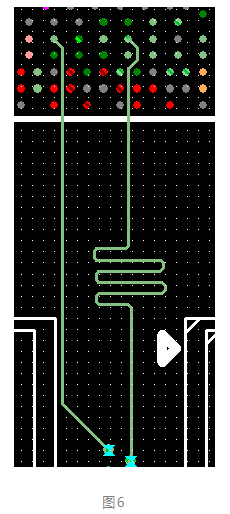

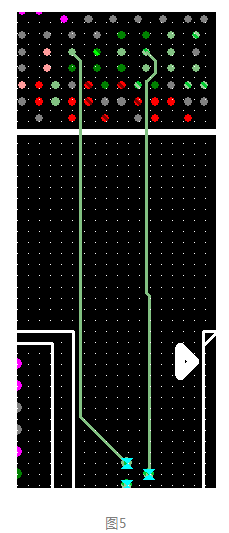

3. 调整:选中设定等长规则且已布线的网络,点击右键【调整】,如图5,完成如图6.

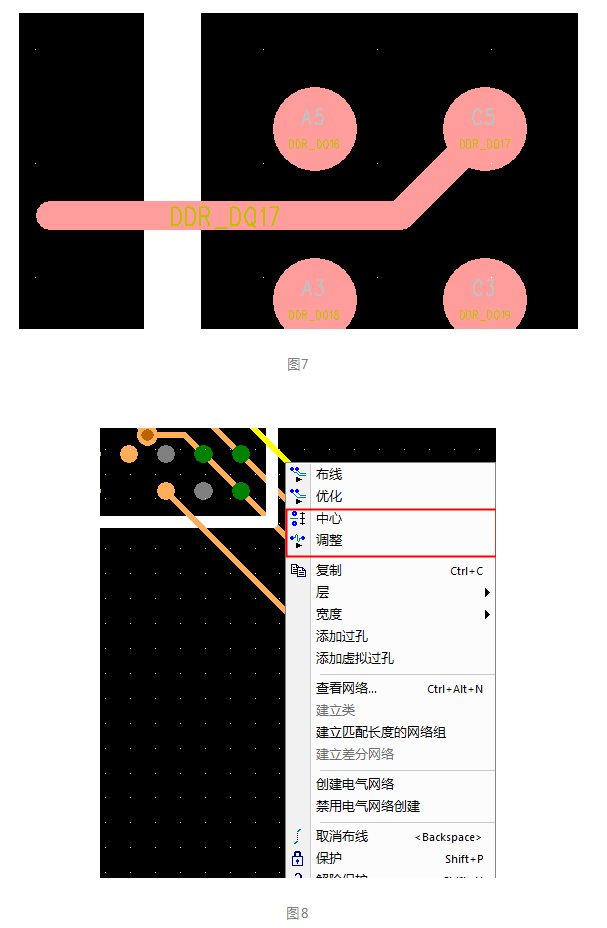

4. 居中:选中在两个焊盘中间需要进行校正的网络,点击右键【中心】,如图7
