前文提要：

经过前面的那么多准备，需要的资源都已经有了，那么现在就是设计自己需要的一个程序了。我的需求很简单，通过Labview收发自定义的以太网帧数据。那么之后的设计都是为了达到这个目的，在设计的东西之前，先分析下我们前面准备的东西能达到什么状态。

3.2.1 Labview例程分析

3.2.1.1前面板功能分析

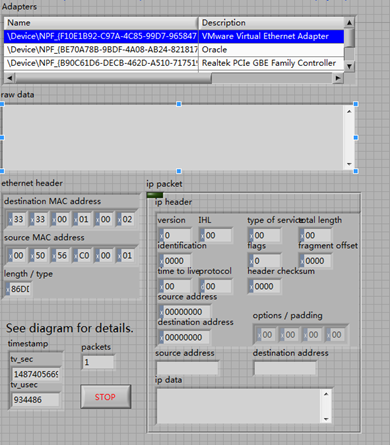

例程的前面板如上图所示，我们可以看到它很明显得被分隔为几个部分：

1.Adapters

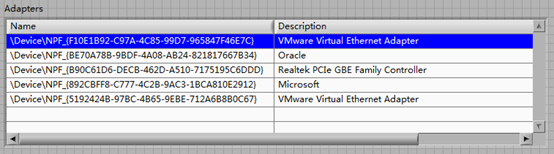

很明显，这个是现在PC上的所有的网络适配器的一个显示窗口，它包含两个项：Name以及Description，这两个分别是什么呢，因为这个是通过dll文件获取到的信息，所以这部分我们就只需要知道他的作用就行了，在后续分析c++程序的时候会详细的分析下看看，实际上学渣我现在也不知道它是怎么实现的~~

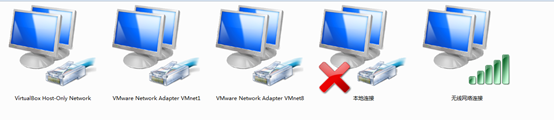

可以看看我现在的电脑的网络适配器包含如下，对比一下：

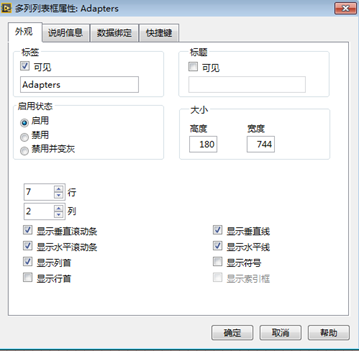

Labview的这个显示是一个多列列表框，其属性如下，原谅我的中文版：

Labview的这个列表框是随你的往下拖动是可以自动增加或者减少行的，也就是增加适配器的个数，但是它的列所表示的属性，则不能随着手动拖动增加。这个属性相关的也会放到后面来分析。

2.raw data

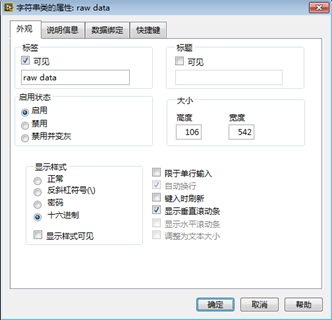

顾名思义，这个就是来显示收到的以太网原始数据的窗口，其属性如下：

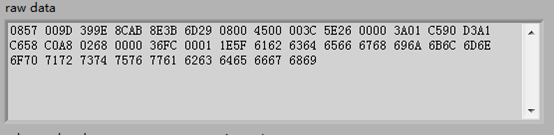

随便运行了以下程序，然后raw数据显示如下：

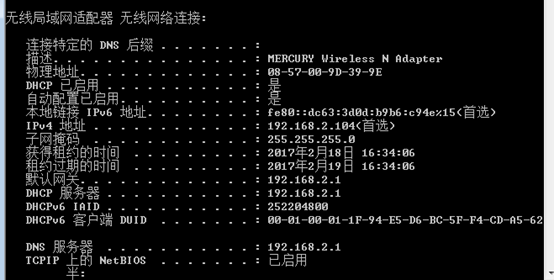

当然，对以太网比较熟悉一点的就很快的知道，前面的几个是目的MAC地址和源MAC地址，因为这是一个收到的以太网帧，那么前面48位6个字节那肯定就是我本机的MAC地址了，事实也可以证明：

3.以太网帧分析

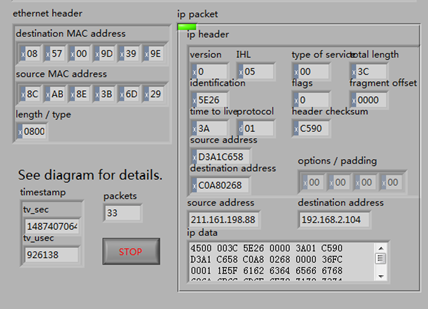

前面板采用了两个主要的面板对收到的以太网帧进行分析：ethernet header和ip packet：

有了这个就更清晰了，目的MAC/IP地址，源MAC/IP地址都分析出来了，具体的段信息这里就不再赘述了，详细的请参考ip协议等相关资料。

4.时间戳信息timestamp和停止按钮STOP

从上图中可以看出，面板上还包含一个包的时间信息，以及一个停止按钮，这个时间信息目前我们还不知道是什么意思，可以后续分析，这个STOP用于停止监听的按钮，按下之前，软件会一直监控选择的网络适配器上面收到的数据，而按了此按钮之后，会停止监听工作。

按钮重要的当然是它的机械动作属性了，决定了按钮的行为，从下图中可以看出此按钮的属性为释放时触发，也就是按钮松开之后会触发按钮事件：状态改变，然后等待Labview读取其值之后返回原来的状态。

以上就是所有的前面板组件了，我们也知道了他大概的一个功能，其实主要也就是显示功能，下面将详细分析对应的Labview程序设计。

3.2.1.2程序框图设计分析

前面板只是用户接口，其实真正的程序还是在程序框图，下面就对程序框图进行分析了。

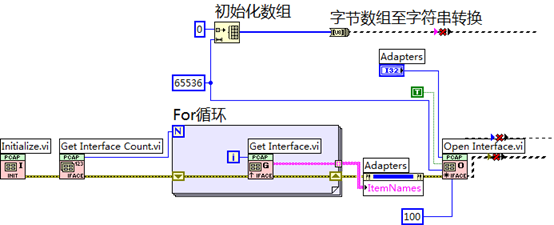

1.主程序框图

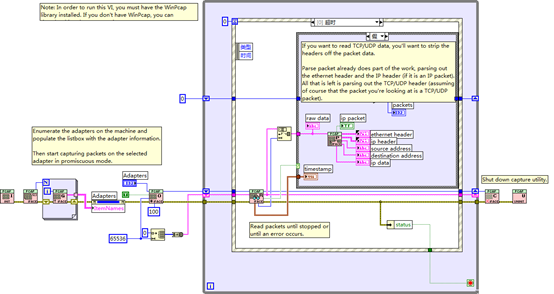

我认为Labview的一个很大的问题就是不能用鼠标滚轮放大缩小~~从上图可以很看到主程序框图挺简单的，那么下面我们就从从左往右进行一个个分析看看。看程序框图最好的方法是把标签显示出来，因为有时候你可能不知道这个图标代表啥东西~~

从左边到右边，第一个就是一个Initialize的vi，标签很明显了，是做一个初始化的东西，那么先对这个vi进行分析

2.Initialize.vi

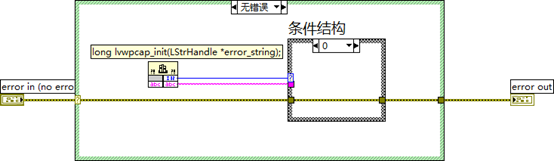

很简单，就是调用了一个dll里面的lvwpcap_init的初始化函数，这个函数会输出两个参数，一个是有符号的32位的数据，一个是字符串：

参数-返回类型为有符号32位整数

参数-error-string为字符串，我猜是如果初始化函数失败的一个错误返回，这个等待后续c++程序分析的时候再进行验证吧，目前就当完全不知道这个库函数是怎么写的。

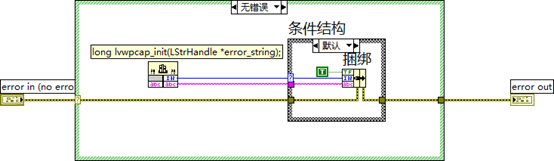

然后这两个输出经过了一个条件结构，里面如果是0的话就直接把error in连到error out，如果不是的话就是输出这个捆绑的数据了，捆绑的作用是将所有的输入元素组合成一个簇之后输出，这个输出的意义何在，为何不直接输出字符串转到簇之后直接error输出我目前还不知道，可能跟组合的元素“True”以及“返回类型”有关系吧，可以继续网口看看error_out是怎么用的。

3.Get Interface Count.vi以及Get Interface.vi

对于这两个有明显关系的vi，这里连起来进行分析。

Get interface count程序如下：

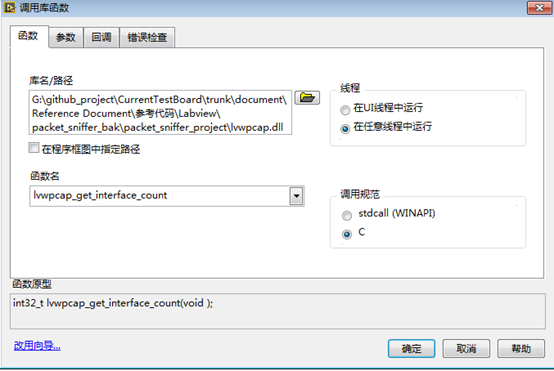

它通过调用dll的get_interface_count函数获取了一个count计数值，这里暂且猜测获取了PC上所有网络适配器的个数，那我们利用一个显示测试一下：

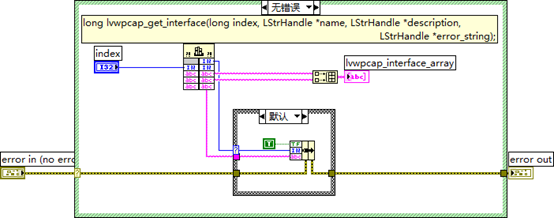

通过上面的显示和我们之前的截图结果对比可以知道，确实这个是拿来获取网络适配器个数的，具体方式等待后续分析。而Get interface这个vi的功能如下：

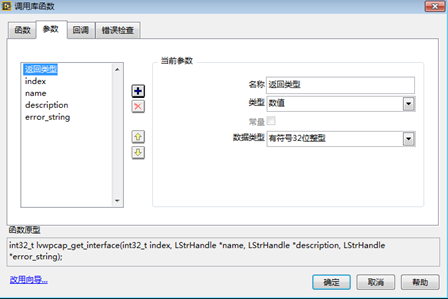

函数库调用：

最终，以上两个VI输出一个字符串数组送到我们前面的前面板的Adapters，那其实这已经很明显了：get_interface_count获取网络适配器个数以决定后面的get_interface的循环次数，而每有一个网络适配器，则会执行一次get_interface，他们输入的变量是i，i会从1加到5。然后get_interface会输出几个数据：返回类型，name、description以及错误的string。返回类型和error_string的用法是拿来做错误处理，而name和description则组合成一个字符串送到Adapters进行显示，最终也就是我们最开始的前面板显示的五个适配器的信息了。

4.open interface.vi

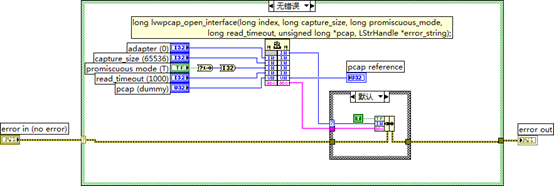

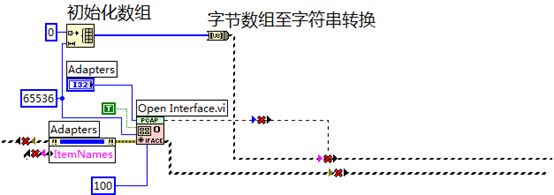

open interface的程序部分如下：

一般这种open的作用肯定是句柄的获取了~~。可以看到它的输入有以下几个：

a)我们前面获取到的adapter信息

b)采集size – capture_size，从输入看是65536，这个其实也就是能够获取到的以太网帧的最大长度

c)promiscuous mode的使能：这个模式直接上一段百科好了：

混杂模式(Promiscuous Mode)是指一台机器能够接收所有经过它的数据流，而不论其目的地址是否是他。是相对于通常模式(又称"非混杂模式")而言的。这被网络管理员使用来诊断网络问题，但是也被无认证的想偷听网络通信(其可能包括密码和其它敏感的信息)的人利用。一个非路由选择节点在混杂模式下一般仅能够在相同的冲突域(对以太网和无线局域网)内监控通信到和来自其它节点或环(对令牌环或FDDI)，其是为什么网络交换被用于对抗恶意的混杂模式。

混杂模式就是接收所有经过网卡的数据包，包括不是发给本机的包。默认情况下网卡只把发给本机的包(包括广播包)传递给上层程序，其它的包一律丢弃。简单的讲,混杂模式就是指网卡能接受所有通过它的数据流，不管是什么格式，什么地址的。事实上，计算机收到数据包后，由网络层进行判断，确定是递交上层(传输层)，还是丢弃，还是递交下层(数据链路层、MAC子层)转发。

通常在需要用到抓包工具，例如ethereal、sniffer、capsa时，需要把网卡置于混杂模式，需要用到软件Winpcap。winpcap是windows平台下一个免费，公共的网络访问系统。开发winpcap这个项目的目的在于为win32应用程序提供访问网络底层的能力。

通过以上描述可以看出，混杂模式的作用还是蛮大的，假设在编写代码有错的情况下将地址设置错了，我们也可以收到并进行分析，而坏处就在于可能收到的包过多~~。在这个设计中混杂模式是处于True。

d)read timeout：读超时时间，vi里面写的是100，实际主程序中送的数值是100

e)pcap dummy：这个没有引出接入端，没有送入数据h

f)pcap reference：通过创建显示组件发现他是一个常量113586560，目前还不知道是什么意思，后续分析。

5.读数据分析

在通过open_interface获取了句柄之后，那么就可以进行数据读取了。

这部分的分析应该会很大，所以等待后续篇章吧~~
