UART

（

Universal

Asynchronous

Receiver/Transmitter

）即

通用异

步收发传输器

，

工作于数据链路层

（协议层之一）

。

包含了

RS

－

232

、

RS

－

422

、

RS

－

485

串口通信和红外

(IrDA)

等等。

UART

协议作为一

种低速通信协议，

广泛应用于通信领域等各种场合。

UART

基本可分

为并口通信及串口通信两种

UART使用的是 异步，串行通信。
串行通信是指利用一条传输线将资料一位位地顺序传送。特点是通信线路简单，利用简单的线缆就可实现通信，降低成本，适用于远距离通信，但传输速度慢的应用场合。
异步通信以一个字符为传输单位，通信中两个字符间的时间间隔多少是不固定的，然而在同一个字符中的两个相邻位间的时间间隔是固定的。
数据传送速率用波特率来表示，即每秒钟传送的二进制位数。例如数据传送速率为120字符/秒，而每一个字符为10位（1个起始位，7个数据位，1个校验位，1个结束位），则其传送的波特率为10×120＝1200字符/秒＝1200波特。

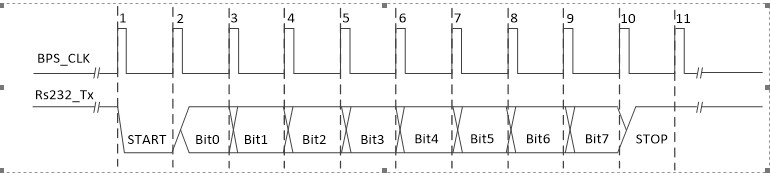

UART发送一个字节时序图：

串口发送模块包含两个主要组件：

1、发送波特率生成模块

2、数据发送模块

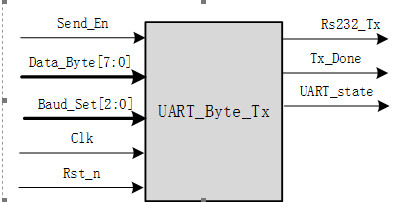

串口发送模块整体结构体

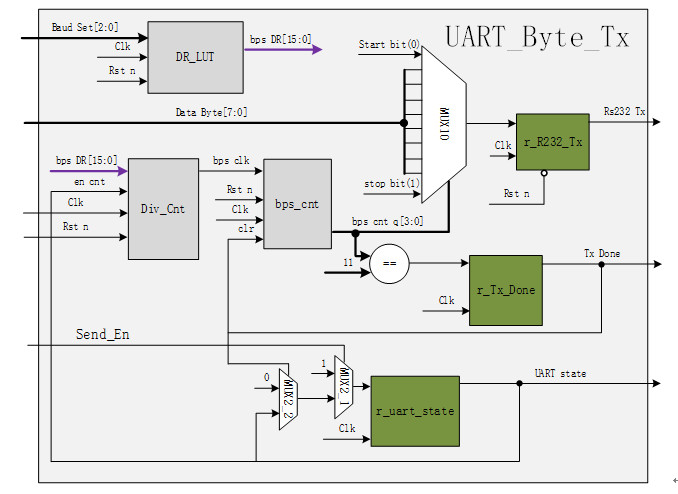

串口发送模块详细结构图

波特率计算：

系统时钟周期为System_clk_period

baud_set	波特率	波特率周期	波特率分频计数值	System_clk_period = 20计数值
0	9600	104167ns	104167/ System_clk_period	5208-1
1	19200	52083ns	52083/ System_clk_period	2604-1
2	38400	26041ns	26041/ System_clk_period	1302-1
3	57600	17361ns	17361/ System_clk_period	868-1
4	115200	8680ns	8680/ System_clk_period	434-1

代码:

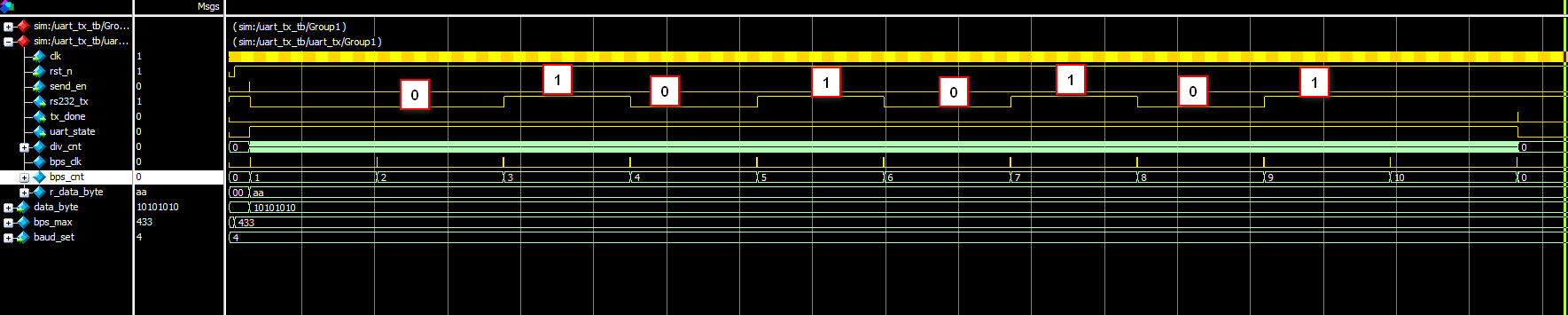

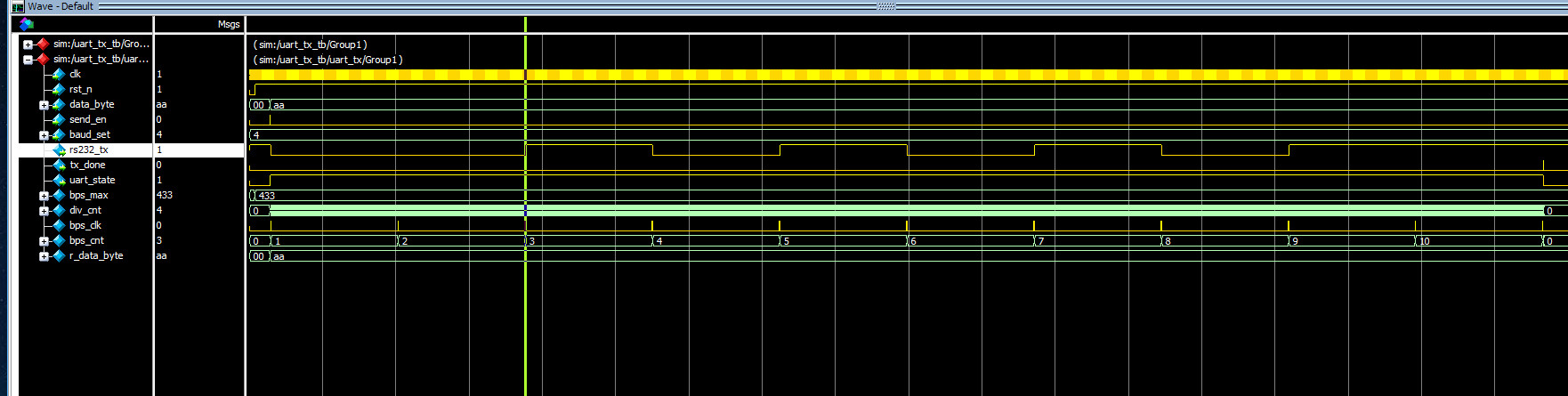

module uart_tx( clk, rst_n, data_byte, send_en, baud_set, rs232_tx, tx_done, uart_state ); input clk,rst_n; input [7:0]data_byte; //发送字节 input send_en;//发送控制 input [3:0]baud_set;//波特率选择 output reg rs232_tx;//数据发送 output reg tx_done;//发送完成 output reg uart_state;//是否处于空闲状态 //查找表--比特率选择 reg [15:0]bps_max;//分频计数最大值 always @(posedge clk or negedge rst_n) if(!rst_n) bps_max <= 16'd5207; else begin case (baud_set) 0: bps_max <= 16'd5207; 1: bps_max <= 16'd2603; 2: bps_max <= 16'd1301; 3: bps_max <= 16'd867; 4: bps_max <= 16'd433; default:bps_max <= 16'd5207; endcase end reg [15:0]div_cnt; always @(posedge clk or negedge rst_n) if(!rst_n) div_cnt <= 16'd0; else if(uart_state)begin if(div_cnt == bps_max) div_cnt <= 16'd0; else div_cnt <= div_cnt +1'b1; end else div_cnt <= 16'd0; reg bps_clk;//波特率时钟 always @(posedge clk or negedge rst_n) if(!rst_n) bps_clk <= 1'b0; else if(div_cnt == 16'd1) bps_clk <= 1'b1; else bps_clk <= 1'b0; reg [3:0]bps_cnt; //计数到11,波特率时钟计数器 always @(posedge clk or negedge rst_n) if(!rst_n) bps_cnt <= 4'd0; else if(bps_clk) bps_cnt <= bps_cnt + 1'b1; else if(tx_done) bps_cnt <= 4'd0; else bps_cnt <= bps_cnt; always@(posedge clk or negedge rst_n) if(!rst_n) tx_done <= 1'b0; else if(bps_cnt == 4'd11) tx_done <= 1'b1; else tx_done <= 1'b0; always @(posedge clk or negedge rst_n) if(!rst_n) uart_state <= 1'b0; else if(send_en) uart_state <= 1'b1; else if(tx_done) uart_state <= 1'b0; else uart_state <= uart_state; reg [7:0]r_data_byte; always @(posedge clk or negedge rst_n) if(!rst_n) r_data_byte <= 8'd0; else if(send_en) r_data_byte <= data_byte; else r_data_byte <= r_data_byte; localparam START_BIT = 1'b0; localparam STOP_BIT = 1'b1; always@(posedge clk or negedge rst_n) if(!rst_n) rs232_tx <= 1'b1; else begin case(bps_cnt) 0 : rs232_tx <= 1'b1; 1 : rs232_tx <= START_BIT; 2 : rs232_tx <= r_data_byte[0]; 3 : rs232_tx <= r_data_byte[1]; 4 : rs232_tx <= r_data_byte[2]; 5 : rs232_tx <= r_data_byte[3]; 6 : rs232_tx <= r_data_byte[4]; 7 : rs232_tx <= r_data_byte[5]; 8 : rs232_tx <= r_data_byte[6]; 9 : rs232_tx <= r_data_byte[7]; 10 : rs232_tx <= STOP_BIT; default:rs232_tx <= 1'b1; endcase end endmodule `timescale 1ns/1ns `define clk_period 20 module uart_tx_tb; reg clk; reg rst_n; reg [7:0]data_byte; reg send_en; reg [3:0]baud_set; wire rs232_tx; wire tx_done; wire uart_state; uart_tx uart_tx( .clk(clk), .rst_n(rst_n), .data_byte(data_byte), .send_en(send_en), .baud_set(baud_set), .rs232_tx(rs232_tx), .tx_done(tx_done), .uart_state(uart_state) ); initial clk = 1; always#(`clk_period/2)clk = ~clk; initial begin rst_n = 1'b0; data_byte = 8'd0; send_en = 1'd0; baud_set = 3'd4; #(`clk_period*20 + 1 ) rst_n = 1'b1; #(`clk_period*50); data_byte = 8'haa; send_en = 1'd1; #`clk_period; send_en = 1'd0; @(posedge tx_done) #(`clk_period*5000); data_byte = 8'h55; send_en = 1'd1; #`clk_period; send_en = 1'd0; @(posedge tx_done) #(`clk_period*5000); $stop; end endmodule
