本次笔记记录的是4-16译码器的验证

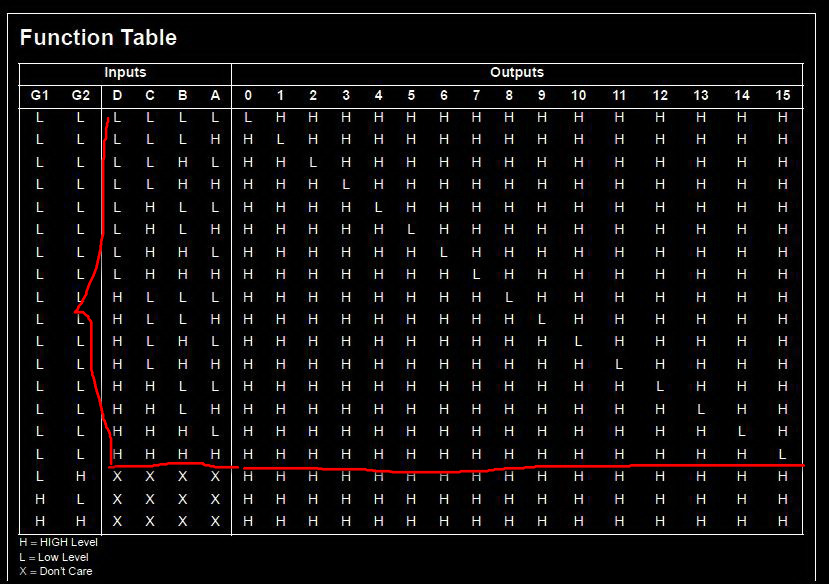

下面我们看一下4-16译码器的真值表

从真值表中我们可以观察到,从十六组数据中取出要写程序的所需要的信息

例程:

module my_4_16(a,b,c,d,out); input a; input b; input c; input d; output reg [15:0]out; always @(a,b,c,d) begin//a,b,c,d作为敏感信号 case({a,b,c,d}) 4'b0000 : out = 16'b0000_0000_0000_0001; 4'b0001 : out = 16'b0000_0000_0000_0010; 4'b0010 : out = 16'b0000_0000_0000_0100; 4'b0011 : out = 16'b0000_0000_0000_1000; 4'b0100 : out = 16'b0000_0000_0001_0000; 4'b0101 : out = 16'b0000_0000_0010_0000; 4'b0110 : out = 16'b0000_0000_0100_0000; 4'b0111 : out = 16'b0000_0000_1000_0000; 4'b1000 : out = 16'b0000_0001_0000_0000; 4'b1001 : out = 16'b0000_0010_0000_0000; 4'b1010 : out = 16'b0000_0100_0000_0000; 4'b1011 : out = 16'b0000_1000_0000_0000; 4'b1100 : out = 16'b0001_0000_0000_0000; 4'b1101 : out = 16'b0010_0000_0000_0000; 4'b1110 : out = 16'b0100_0000_0000_0000; 4'b1111 : out = 16'b1111_1111_1111_1111; //由于刚好16组数据,所以default语句不需要在写 endcase end endmodule ///`tb `timescale 1ns/1ns module my_4_16_tb; reg a; reg b; reg c; reg d; wire [15:0] out; my_4_16 my_4_16( .a(a), .b(b), .c(c), .d(d), .out(out) ); initial begin a=0; b=0;c=0;d=0; #100; a=0; b=0;c=0;d=1; #100; a=0; b=0;c=1;d=0; #100; a=0; b=0;c=1;d=1; #100; a=0; b=1;c=0;d=0; #100; a=0; b=1;c=0;d=1; #100; a=0; b=1;c=1;d=0; #100; a=0; b=1;c=1;d=1; #100; a=1; b=0;c=0;d=0; #100; a=1; b=0;c=0;d=1; #100; a=1; b=0;c=1;d=0; #100; a=1; b=0;c=1;d=1; #100; a=1; b=1;c=0;d=0; #100; a=1; b=1;c=0;d=1; #100; a=1; b=1;c=1;d=0; #100; a=1; b=1;c=1;d=1; #200; $stop; end endmodule

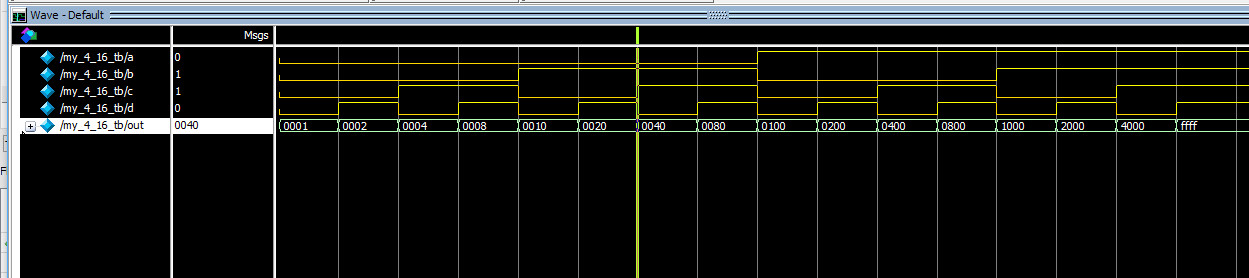

仿真波形图:

本次程序读懂真值表后不难写出,因为全部二进制书写,比较浪费时间.同样的,3-8译码器更容易写出

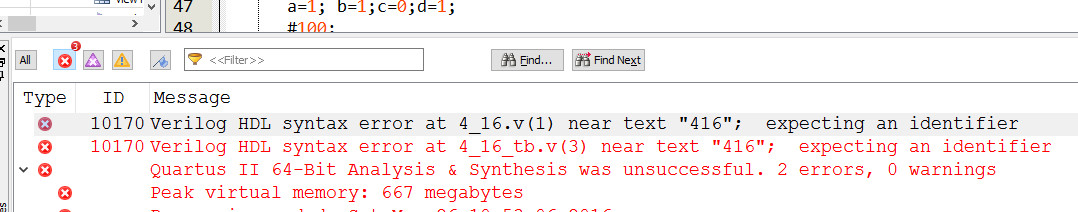

注: 程序模块名命名时不要以纯数字命名例如"4_16",编译时会报错
